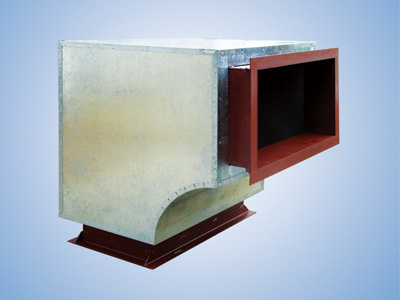

◆结构:
◇消声腔内壁填塞厚度为50mm或100mm的离心玻璃棉，外覆φ6-φ8多孔钢板。

◆举例说明:
◇ZWA50-400×320
◇表示绕法兰长度（A）弯曲、厚度为50保温棉、法兰内径400×320的阻性消声弯管。

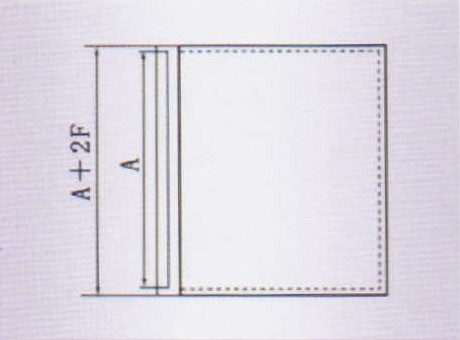

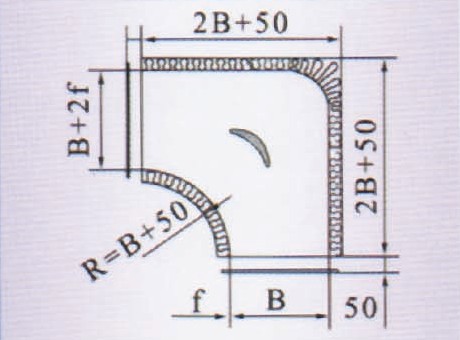

◆型号含义:
ZWAf（50/100）-A×B
Z-阻性消声系列
W-弯头结构
A-绕长边长A弯曲
F-吸声材料厚度
A-法兰接口长边长度（宽度）
B-法兰接口短边长度（高度）

◆消声量：
    ZWA50型消声弯管消声量频率特性表
f(Hz)   125 250 500 1000 2000 4000 8000
△L(db) 7  15  15  16.5  12   11   9

    ZWA100型消声弯管消声量频率特性表
f(Hz)   125 250 500 1000 2000 4000 8000
△L(db) 10  18  20  22   14  12   10

◆注:当B<400或A<250时不装导流片。
